1. The OP-amp circuit in the following figure is used to generate a sinusoidal signal.
Show the condition of oscillation and derive the expression for the frequency of oscillation and the gain needed to maintain the oscillation as a function of C1, C2, C3, R1, R2, R3, R4 and R5.
•2. Design an oscillator based on this circuit to obtain a frequency of 1 kHz. We must consider R1 = R2 = R3 = R and C1 = C2 = C3= C. give the values ??of all the components of the circuit according to the standardized values ??of appendix A
•3. Propose a modification of the circuit to ensure oscillation immediately when starting the circuit and explain the principle of its operation. Give the modified scheme?

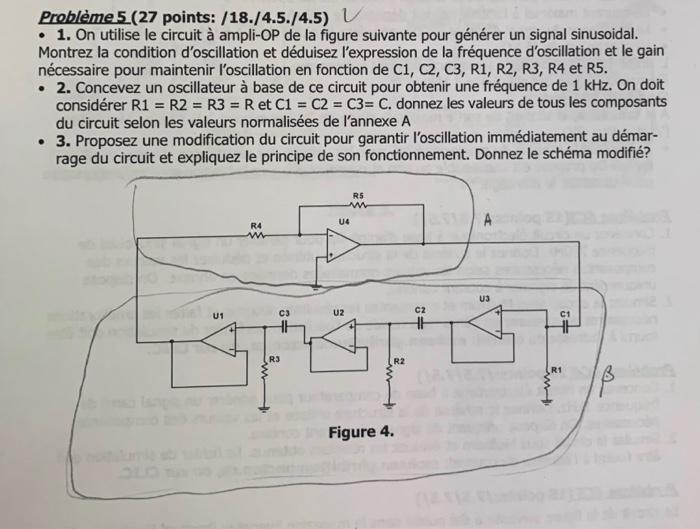

Problème5 (27 points: /18./4.5./4.5) - 1. On utilise le circuit à ampli-OP de la figure suivante pour générer un signal sinusoidal. Montrez la condition d'oscillation et déduisez l'expression de la fréquence d'oscillation et le gain nécessaire pour maintenir l'oscillation en fonction de et R5. - 2. Concevez un oscillateur à base de ce circuit pour obtenir une fréquence de . On doit considérer et . donnez les valeurs de tous les composants du circuit selon les valeurs normalisées de l'annexe A - 3. Proposez une modification du circuit pour garantir l'oscillation immédiatement au démarrage du circuit et expliquez le principe de son fonctionnement. Donnez le schéma modifié?
Expert Answer
Q. 1Answer. The main advantage of this oscillator is that the frequency can be varied in the range of 10Hz to about 1MHz whereas in
