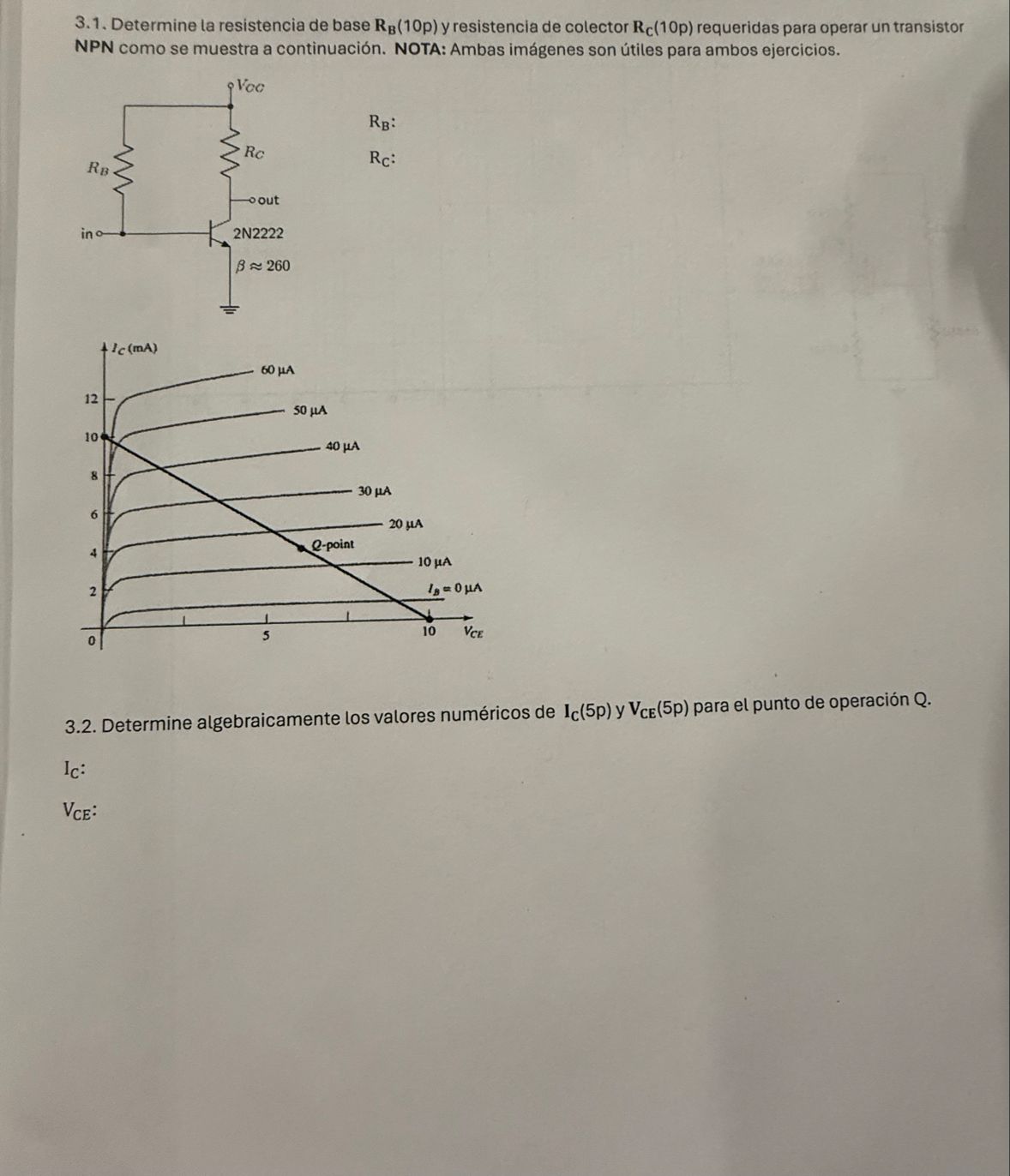

3.1. Determine la resistencia de base
R_(B)(10p)
y resistencia de colector
R_(C)(10p)
requeridas para operar un transistor NPN como se muestra a continuación. NOTA: Ambas imágenes son útiles para ambos ejercicios. 3.2. Determine algebraicamente los valores numéricos de
I_(C)(5p)
y
V_(CE)(5p)
para el punto de operación
Q
.
I_(C)
:
V_(CE)
:
