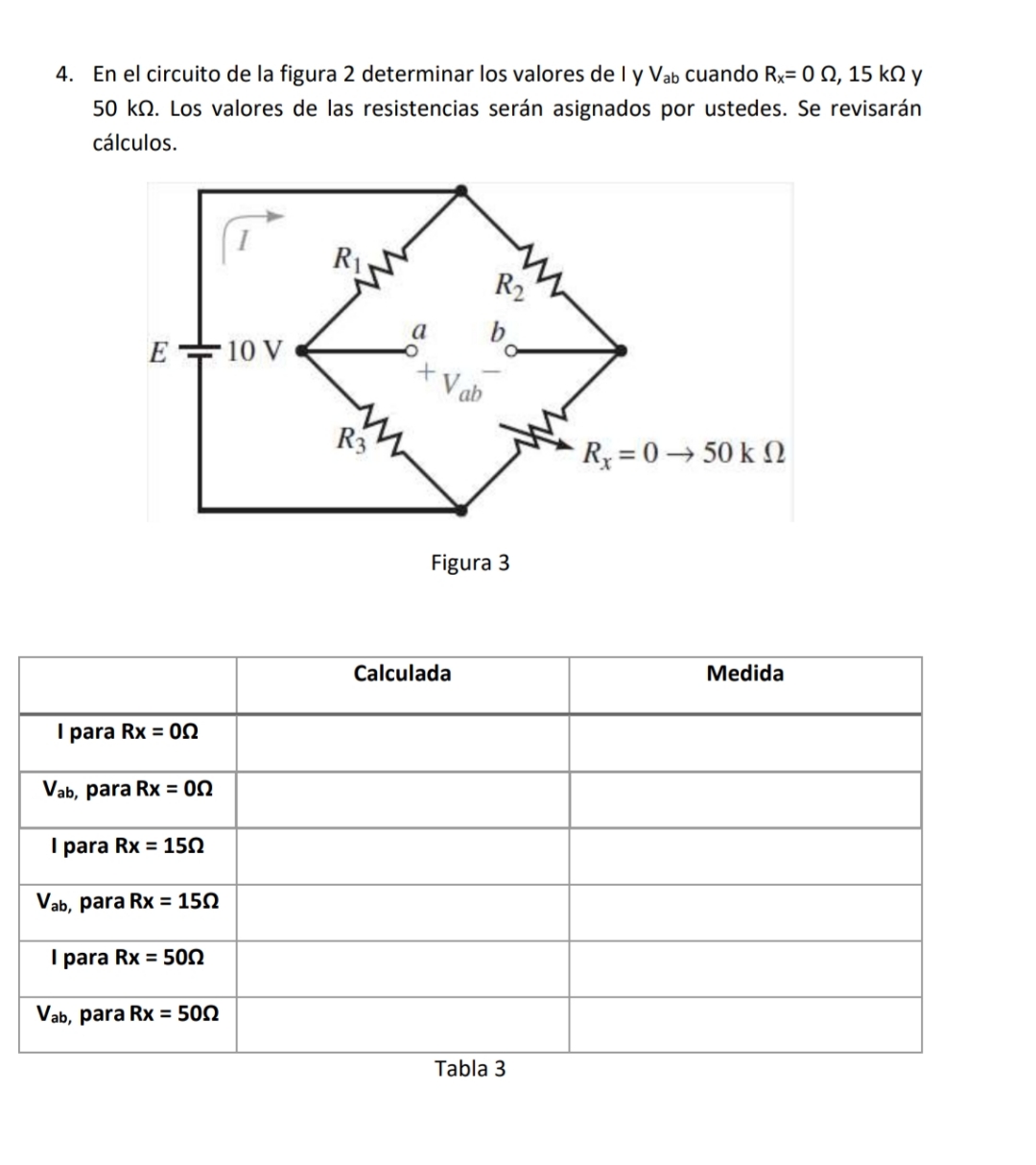

En el circuito de la figura 2 determinar los valores de I y
V_(ab)
cuando
R_(x)=0\Omega ,15k\Omega
y
50k\Omega
. Los valores de las resistencias serán asignados por ustedes. Se revisarán cálculos. \table[[,Calculada,Medida],[I para
Rx=0\Omega
,,],[Vab, para
Rx=0\Omega
,,],[I para
Rx=15\Omega
,,],[
V_(ab)
,
paraRx=15\Omega
,,],[1 para
Rx=50\Omega
,,],[Vab, para Rx =50
\Omega
,,]] con puente de wheatstone
