(Solved): Soru 2: 2 adet 3 fazl asenkron motor, tekbir noktadan kumanda edilecektir. Operatrn nnde b ...

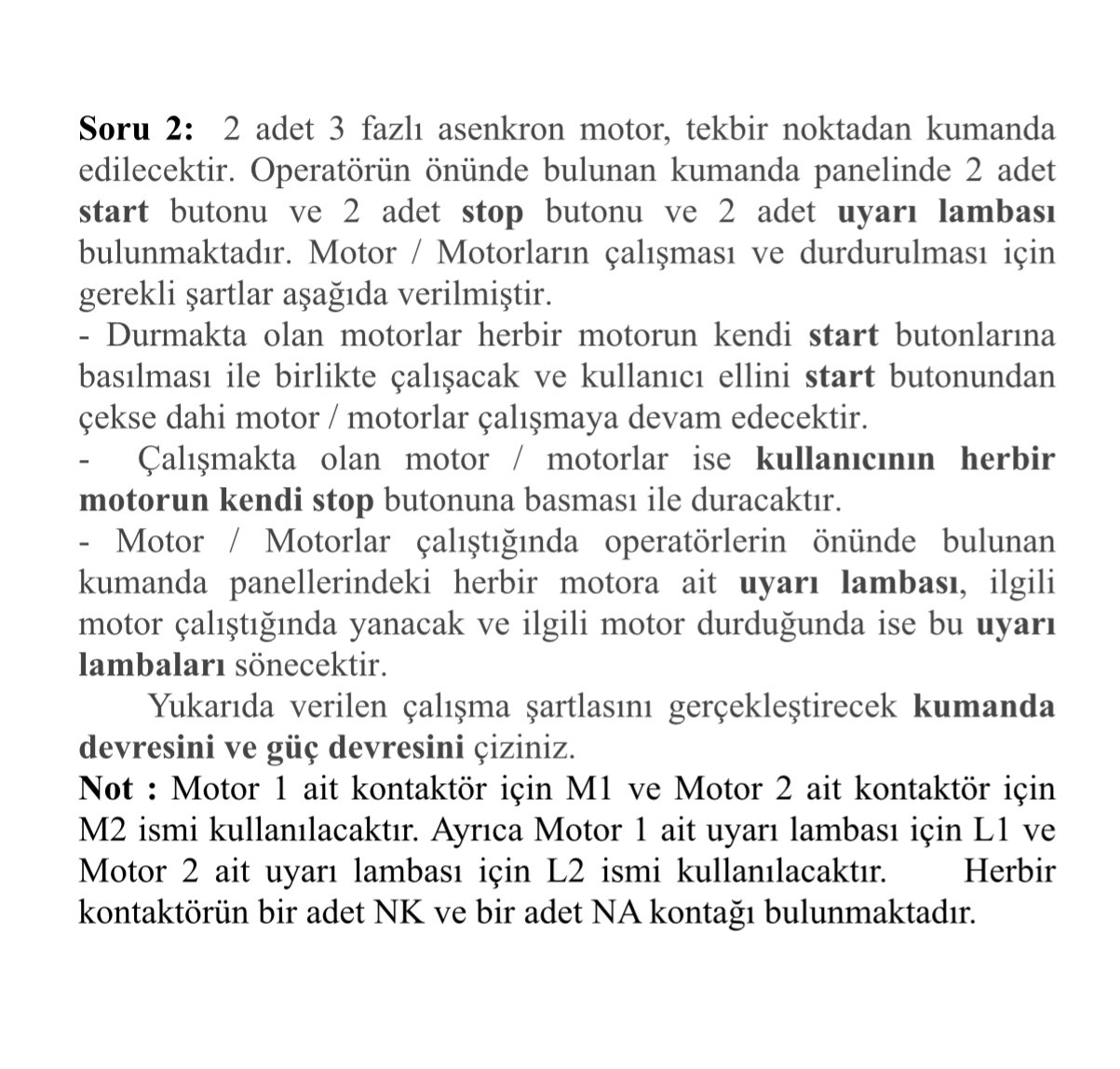

Soru 2: 2 adet 3 fazl? asenkron motor, tekbir noktadan kumanda edilecektir. Operatörün önünde bulunan kumanda panelinde 2 adet start butonu ve 2 adet stop butonu ve 2 adet uyar? lambas? bulunmaktad?r. Motor / Motorlar?n çal??mas? ve durdurulmas? için gerekli ?artlar a?a??da verilmi?tir. Durmakta olan motorlar herbir motorun kendi start butonlar?na bas?lmas? ile birlikte çal??acak ve kullan?c? ellini start butonundan çekse dahi motor / motorlar çal??maya devam edecektir. Çal??makta olan motor / motorlar ise kullan?c?n?n herbir motorun kendi stop butonuna basmas? ile duracakt?r. Motor / Motorlar çal??t???nda operatörlerin önünde bulunan kumanda panellerindeki herbir motora ait uyar? lambas?, ilgili motor çal??t???nda yanacak ve ilgili motor durdu?unda ise bu uyar? lambalar? sönecektir. Yukar?da verilen çal??ma ?artlas?n? gerçekle?tirecek kumanda devresini ve güç devresini çiziniz. Not : Motor 1 ait kontaktör için M1 ve Motor 2 ait kontaktör için M2 ismi kullan?lacakt?r. Ayr?ca Motor 1 ait uyar? lambas? için L1 ve Motor 2 ait uyar? lambas? için L2 ismi kullan?lacakt?r. Herbir kontaktörün bir adet NK ve bir adet NA konta?? bulunmaktad?r.
